■耐久性に優れたステンレス製。錆に強く、油煙の汚れもふき取り簡単。
■ステンレスボディだけでなく、細部にわたり耐久性に優れた部材を使用。
■オイルミストフィルターはエアコン内部への油煙の進入を防ぎ、使い捨て なので清掃の手間を省きます。抗菌塗装ドレン皿採用。
■オールステンレス製という事もあり、室内機の重さも47kgと通常の天井吊型エアコンに比べ、2倍ぐらいの重さもあり設置作業も大変でした。事前に点検口を作り天井裏の鉄骨位置を確認。強固なアングルをガッチリ組み、本体のボルト吊り固定に一番の注意を払いました。
■本体設置（吊り高）を現場毎に合わせ調整出来るのがコノ機種の特徴。又正面・左右のパネル位置にはスポットダクトの取付も可能なので、熱源に近い所で働く人へ直接冷気を送る事も可能です。
■又今回は、既設の30年近く使用していると言う古い空調機の撤去作業も大変でした。
■床置き型タイプでしたが、室内機の重さが100kg以上もあり、既に床台部分は錆び付きシンク等に挟まれ・・撤去作業が難しい状況で、一部水冷方式。
■各種配管類とドレン・電源を撤去。搬出が終わると厨房内に広い空間が出現。スペースを有効利用出来ました。
< 元のページへ戻る | ページの先頭へ戻る >
■省エネ・インバータエアコンへの交換工事にあたり、既設エアコンが十数年前の建築当初からの・・・・配管が壁面埋設工事を施された冷房専用のタイプ。 配管類は壁面内から床下を通し、縁の下から外部へと通してありました。HFC-A410の新フロンガスに適さぬ旧配管の厚みと、送り電線の本数も足りない為、全てを撤去の後 壁面を補修（穴を塞ぎ）、新たなルートで配管を施工。
■施工に当たり、配管を通す側に小窓があった為、C-ASSというアルミ窓パネルを使用。ブロンズ色のサッシに違和感無く収まりました。付属の鍵も付けた上に内側からネジ固定をして防犯対策を施し、屋外配管の露出部は化粧パネルでカバーし見た目も綺麗に完了しました。 今回の様に既設の旧型エアコンが、建設時に配管を壁面埋設工事にて施工された物件も数多くあり、交換が不可能では？とお考えの方も多くいらっしゃいますが、配管を背面へ一旦抜き隣室から屋外へ通したり、今回の様に左配管で窓を通したりと方法は色々あります。 ■年々省エネ度が進み、尚且つパワーもアップしているインバータエアコンは、既にご承知の通り、全自動クリーニング機能や換気・空気清浄機能など様々な快適機能が追加されているだけで無く、コンパクトに且つ、より静音運転へと進化しております。ちなみに消費電力も10年前との比較でも半分以下です。使い慣れた機械を長く愛用するのも良いですが、（交換しても）電気代を計算すると数年で元が取れてしまうケースも多々あります。たまに驚くほど昔の機械に出会う事もありますが・・・是非早めの交換を御一考してみては如何でしょうか。

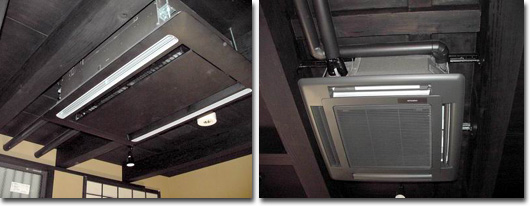

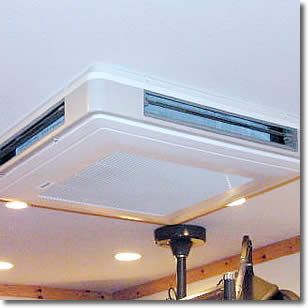

■通常本体は天井裏に埋設仕上げで、吹出しグリルパネルのみ天井面から見えるという天井カセット型のエアコンですが、今回は本体を露出演出の上、配管類も露出配管の為、配管に化粧ラッキングを掛け仕上げるという工事。従って黒く塗られた天井面に合わす様、露出部のパーツも黒く塗っての仕上げとなりました。

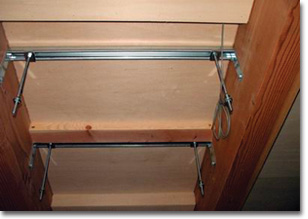

■全体的に現場が暗っぽいので、判り易く多少明るめに写していますが・・・今回苦労したのは室内機の設置スペースと配管ルートの確保。 一般的な配管が下からは隠れて見えない天井裏配管工事ですと、狭く困難なルートは回避出来る上に、迂回して余裕を持って通しますが、天井に付くスポット照明・換気ダクト・その他配線類を計算しながらなるべく綺麗なストレート配管に勤め、ドレン排水管の角度も確保しなくてはならないという点に苦労しました。 ■内機本体を吊るサポート材の設置も、化粧天井パネル板の上部にはスペースを確保出来ない為、アングルを組み頑強な吊り金具を梁に固定。

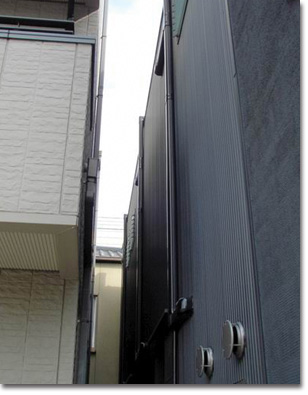

■又、外観も損なわぬ様、室外へ取り出した配管類はまとめてダクトパネルを被し、室外機（屋上）へ配管。従って1・2Fの配管穴位置にも注意を払いました。
■屋根上の屋外機の設置にも神経を使いました。今回は海から近いという事もあり、防錆加工されたアングルに対し、ネジ打ちでの固定が不可でしたので、挟み込み金具を用い、更に金具固定部には防錆用の亜鉛スプレーで保護処理を施しました。

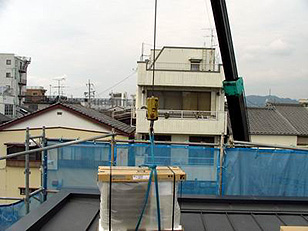

■もちろん室外機は全てクレーンでの搬入。 7台中1台は2Fベランダ部への搬入となりましたが、外壁面部がほとんど仕上がってからの設置ゆえ、足場や電線に注意を払いながら、外壁面塗装にキズを付け無い様、慎重に設置。
■今回は同様の大型天井吊りカセットエアコンの工事現場が何ヶ所か重なって進行していた為、行程表を懸念しながらアチコチの現場を往復。店舗引渡し日の2日前にやっと仕上がり、試運転の確認を終えた時にはホッと胸をなでおろしました。
■9月末に見積書を提出してはいたものの、賃貸契約の都合で日程・工期が決まらず、急遽11月初旬に連絡を受け慌しい日程の中、何とか施工完了。 御覧の通り、Ｔ字カットの吹出し口と風向フラップが風を制御。冷風も吹き上がらす天井面の結露を起こさない為、汚れずカビも抑えます。 ■又フラップ・グリル共簡単に取り外し可能で、メンテナンスも楽々出来ます。静音運転で内機運転音も39dBと図書館並みの静かさ。更に暖房能力もUP。パネルサイズも950×950mmとコンパクトで天井にフィットしています。工事側の我々としても、室外機（屋根上搬入設置）も従来の同クラスの物に比べ軽量・コンパクト化（40％減）されグッと楽になりました。省エネ度も更に進み10年前のモデルと比較すると約半分の電気量で済みます。 ■ちょうど工期が決まった頃、このHPへ何件か埋設エアコン・他の工事問い合わせを戴きましたが、他の工事も詰まっていた為、見積提案も伺えず申し訳ございませんでした。

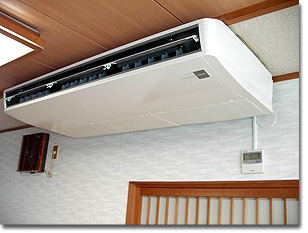

■これから夏真っ盛りを迎えるという時期に、突然大宴会場の大型エアコンがダウン。シングルタイプでは最大クラスのP140形の入替え工事。一般エアコン工事も詰まっている中、日程を詰めての突貫工事でした。 ■2Fに本体内機を取り付け、室外機は3F屋上へクレーンにて搬入。足場が無く2段スライダーを使用、更に隣接するアパート屋上に梯子を掛けさせて戴き、配管・電源・ドレン・ダクト工事を施しました。 ■以前のモデルに比べ薄くスタイリッシュになり、すっきりとしたデザインです。大風量且つハイパワーなのに静音運転。オートフラップで自動スイング付ですので、宴会場を隈なくバランス良く温度調整出来ます。 ■それにしても１週間程雨天が続いていたので工事予定日に施工出来るか心配でしたが、当日は←の通り快晴。しかも今期最高気温（清水：35.8℃）というおまけ付でした。高所且つ危険を伴う工事でしたので、クレーン車を依頼したものの、天候次第では日程変更も視野に入れていましたが、無事完了。なんとか翌日予約の入っていた宴会には間に合いました。 梅雨明けもそろそろ。今年の夏も暑そうですネ。外仕事の続く我々にとってもキツイ日が続きます。
■工期の少ない現場で、ほとんど突貫の工事でした。
■構造上天井裏にも耐火壁が何ケ所か在り、ガス配管・ドレインの埋設配管ルート設定や内機の天井埋設サポート材の取り付け方法などにも苦労しました。
■当社で工事に入り約2ヶ月で本体各内機の天井吊り施工、断熱ドレイン管・ガス配管・各種電気配線埋設～外機の設置、内機パネルの取り付け、配管化粧パネルカバー取り付けを全て無事完了。 電源が入り試験運転が終了した時は、正直ホットしました。
■工期の少ない現場は常に大工さんをはじめ各業者がひしめき合っての工事の為、段取りが大変です。それゆえ早朝～夜10時過ぎ迄の突貫工事の日もあれば、3～4日工事が出来無い日もあります。当方の工事に関して言えば、最後の室外機の設置施工も足場が取れ、屋外の周辺の整地などが終わった後ですし、室内機あるいは、天井パネルもクロス業者の完了を待っての取り付けですので最後まで追いつ追われつの工事でした。
■写真角度は違いますが、ビルトインエアコン施工完了後の写真です。

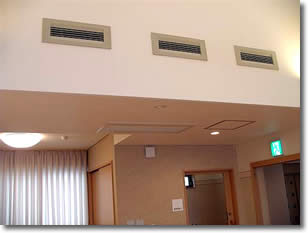

内機の天井吊り工事の時点では無かった壁面と変則天井の出現です。勿論設計図どおりですが、吸込口用の長キャンバス及び直径200mmのダクト配管を接続・隠蔽しております。

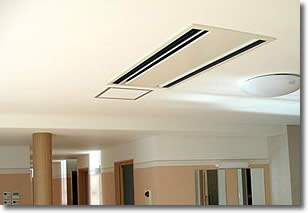

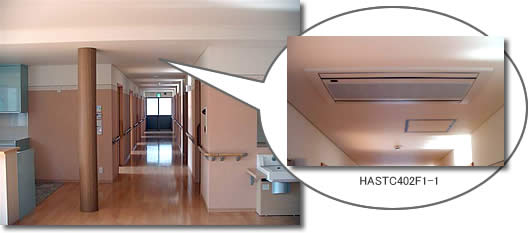

■1・2F居室への廊下風景です。この廊下ほぼ中央に2方向天井カセットエアコンを各階共設置。
■1Fフロアー天井カセットエアコンのパネル設置後の施工図(APAW8012)です。清涼感あるスマートなデザインで広く白い天井にマッチし、フロアー全体のデザインを邪魔せず、安定感があります。

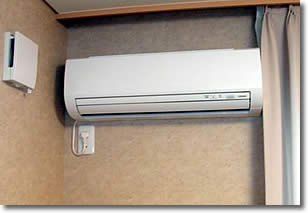

■居室・事務所に設置した一般型エアコンRAS2255DV。
幅74㎝のコンパクトでスタイリッシュなデザインです。

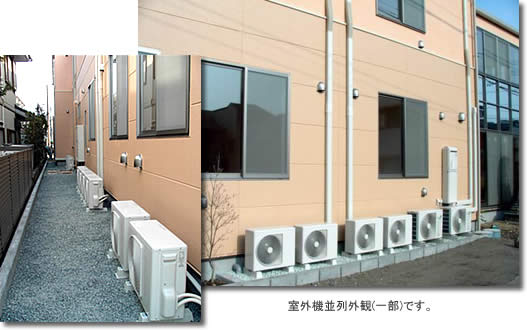

■設置の間隔・高さのバランスを調整し、外観の整然さに気を付けました。
各居室の上下階の配管はSD100・分岐ジョイントで同梱し、なるべく建物の外観を損なわぬよう設計施工しました。

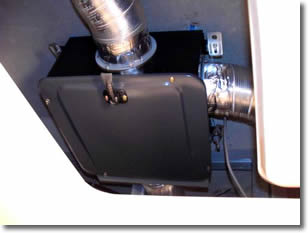

■築10年経過したマンションの浴室換気扇の故障・交換工事の依頼を受け、浴室天井裏に埋設された中間取付タイプのダクト換気扇を交換。
■このマンションに於いては既に何度も埋設換気扇の交換を行いましたが、各戸それぞれ設計の違いから埋設1方向～3方向(上記2部屋に加えトイレ用も兼備)と 設置された換気扇も様々でした。
■下面ルーバー型(トイレ換気扇など)ですとルーバーパネルを外し、ファン周りの掃除も出来ますが今回の様な天井裏埋設形で尚且つダクト中間取付型ですと、ファンのモーター音も静かで、風量も大きいメリットがありますが、手入れはなかなか出来ないですネ。
■比較的天井が低く床面は長方形だが一部変形の事務所に施工。建物の立地・構造上の条件からも部屋のほぼ中央に設置。バランス良く空調出来、静かでワイドな快適気流を提供。メンテナンスも簡単な前面ウォッシャブルパネルなので、家庭用エアコンと同じ感覚で手入れも出来ます。工事代も安く、施工時間も短く済みました。
■同型でも単相200Vのタイプがあり、動力電源の取れない場所、例えば公会堂・公民館などにも昨年設置しましたが、誰でも手入れ出来、工事代も安価に済み、省電力モデルなのでランニングコストも低く抑えられます。
■最近は一般住宅建築に於きましてもリビング・ダイニングなどの床面を広く天井も高くワイドな空間の構造が増えて来ましたが、そんな場所にも御奨め致します。ワイヤレスリモコンタイプもあります。
3相200V DCツインロータリーコンプレッサー採用で 省エネ業界No1＆パワフルそして低騒音。
すっきりデザインでワイドな吹出し防カビドレンパン採用。

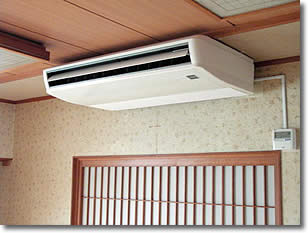

■今期最高に暑かった7月中旬、2F宴会場のエアコンがダウン。一般エアコンの工事も詰まっていた中での突貫の入替え工事。

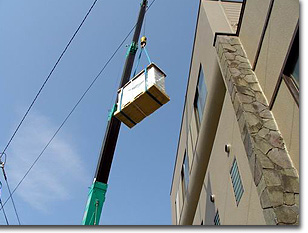

■室外機も3F屋根上へクレーンにて搬入。15.9／9.6ｍ㎡配管の屋上立上げ、配管化粧パネル取り付け･･･。難題も 色々有りましたが、やはり今回の大敵は暑さでした。屋上の波鉄板の屋根が触れない程の温度(当日は日陰でも38℃以上)でしたので最終の配管施工と真空引工事等は日の落ちた夕方まで待っての工事となりました。足場も無く苦労しました。
■しかし、工事も終わり試運転すると大風量なのに比較的静かで清潔感あるデザインに施主も満足されました。

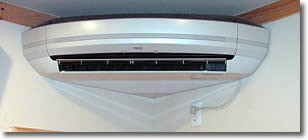

コーナーエアコン CSPV402A2（ナショナル）
■ちょっと複雑な(変則的な)店舗設計の為、天井埋設タイプでなく風の吹き出し部が天井面より下がった位置にあり冷暖房効率も良く、フィルター・ルーバーの手入れも楽というメリットの当機種を設置。
同様にナショナル独自のコーナーエアコンも(設計上壁面タイプも天井埋設タイプも不向きのスペースにはピッタリで、且つ店舗のデザインを損なわず配置できました。
■施工にあたりツーバイフォーの構造上、埋設ガス配管・ドレイン配管・電気配線そして本体の設置位置に色々制限がかかりました。
住宅設計ならばそれらがある 程度確保でき余裕も有りますが、店舗設計(住宅兼用)ですと天井裏の段差、壁面内の各種埋設配管の障害があったり、外観上、配管取り出し位置も指定されたりと解決すべき問題を一つづつこなしました

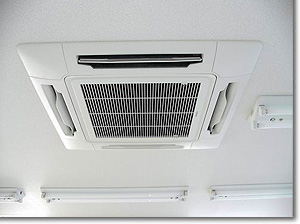

■６畳和室と１０畳リビングの壁を無くしリフォーム後、約１７畳の広いリビングが完成。壁も天井も真白の素敵な部屋にピッタリの天井カセットエアコンを部屋の中央に設置。風量比率も可変、隅々までバランス良く空調。リモコンもワイヤードタイプに変更。以前、別の部屋をリフォームの際にも天井カセットエアコンを設置されている御主人の、部屋作りのこだわりにも満足された事と思います。

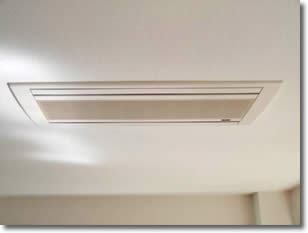

■マンションのリフォームの際に天井カセットを施工。一般住宅と違い天井裏のスペースが210mmと余裕が無くドレン配管の勾配が施工前の気掛かりでしたが、機外立ち上げ可能ドレン処理、且つ、本体薄型コンパクト設計の為スムーズに完了しました。
■又今回は、既設の30年近く使用していると言う古い空調機の撤去作業も大変でした。
■1・2F居室への廊下風景です。この廊下ほぼ中央に2方向天井カセットエアコンを各階共設置。
東芝 VDC18TA
２部屋(洗面・浴室)用ダクトタイプ

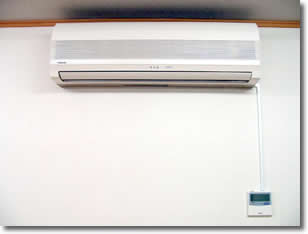

東芝 APAK6311S(動力電源・壁掛形)
